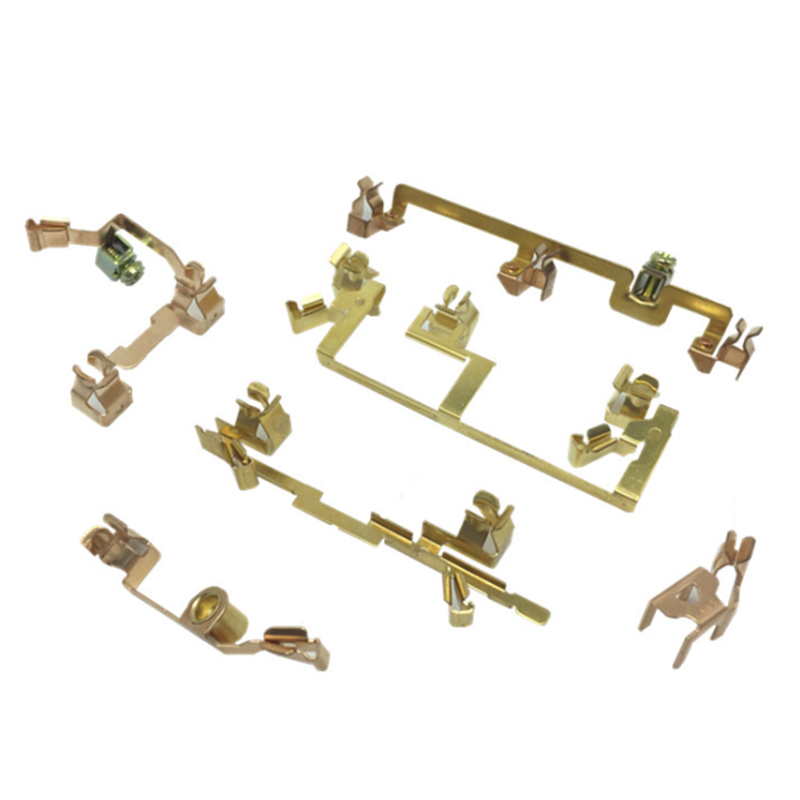

冲压铜片的工艺分类(二)2.冲模的分类 冲模是冲压生产中必不可少的模具。冲模基本上可分为简单模、连续模和复合模三种。 (1)简单冲模简单冲模是在冲床的一次冲程中只完成一个工序的冲模。图3—17即是落料或冲孔用的简单冲模,简单冲模的装配图如图3-18所示。工作时条料在凹模上沿两个导板9之间送进,碰到定位销10为止。凸模向下冲压时,冲下的零件(或废料)进入凹模孔,而条料则夹住凸模并随凸模一起回程向上运动。条料碰到卸料板8时(固定在凹模上)被推下,这样,条料继续在导板间送进。重复上述动作,冲下第二个零件。 (2)连续冲模冲床的一次冲程中,在模具不同部位上同时完成数道冲压工序的模具,称为连续模,如图3—19所示。工作时定位销2对准预先冲出的定位孔,上模向下运动,凸模1进行落料,凸模4进行冲孔。当上模回程时,卸料板6从凸模上推下废料。这时再将坯料7向前送进,执行第二次冲裁。如此循环进行,每次送进距离由挡料销控制。 (3)复合冲模在一次冲程中,在模具同一部位上同时完成数道冲压工序的模具,称为复合模,如图3—20所示。复合模的最大特点是模具中有一个凸凹模1。凸凹模的外圆是落料凸模刃口,内孔则成为拉深凹模。当滑块带着凸凹模向下运动时,条料首先在凸凹模1和落料凹模4中落料。落料件被下模当中的拉深凸模2顶住,滑块继续向下运动时,凹模随之向下运动进行拉深。顶出器5和卸料器3在滑块的回程中将拉深件9推出模具。复合模适用于产量大、精度高的冲压件。 冲压件 3.冲压基本工艺冲压的主要基本工序有落料、冲孔、弯曲和拉深。 (1)落料和冲孔落料和冲孔是使坯料分离的工序,如下图3-21所示。 落料和冲孔的过程完全一样,只是用途不同。落料时,被分离的部分是成品,剩下的周边是废料;冲孔则是为了获得孔,被冲孔的板料是成品,而被分离部分是废料。落料和冲孔统称为冲裁。冲裁模的冲头和凹模都具有锋利的刃口,在冲头和凹模之间有相当于板厚5%-10%的间隙,以保证切口整齐而少毛刺。 (2)弯曲弯曲就是使工件获得各种不同形状的弯角。弯曲模上使工件弯曲的工作部分要有适当的圆角半径r,以避免工件弯曲时开裂。 (3)拉深:拉深是将平板坯料制成杯形或盒形件的加工过程。拉深模的冲头和凹模边缘应做成圆角以避免工件被拉裂。冲头与凹模之间要有比板料厚度稍大一点的间隙(一般为板厚的1.1-1.2倍),以便减少摩擦力。为了防止褶皱,坯料边缘需用压板(压边圈)压紧。 |
